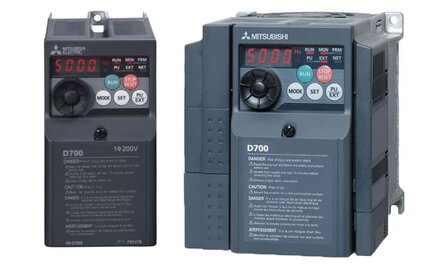

Biến tần Mitsubishi FR-D700 series

Thông số kỹ thuật

BIẾN TẦN MITSUBISHI D700

Nguồn cấp

3P 200 - 240VAC 50Hz/60Hz

Công suất

0.1 - 15kw

Dòng điện

0.8 - 10A

Dải tần số

0.2 - 400Hz

Mô men khởi động

150% hoặc hơn tùy theo phương pháp điều khiển

Khả năng quá tải

150% trong vòng 60s, 200% trong vòng 0.5s

Phương pháp điều khiển

V/F

Phanh hãm

Ngõ vào

Lựa chọn đa tốc độ, cài đặt từ xa, chọn chức năng thứ hai, bốn cấp quá tải tùy chọn, hoạt động JOG, điều khiển PID có giá trị, hoạt động luân phiên PU, V/F, PU-NET, External-NET, ngõ ra dừng lại, lựa chọn tự giữ bắt đầu, cài đặt lại biến tần, báo tín hiệu khi biến tần hoạt động và khóa ngoài khi PU hoạt động.

Ngõ ra

Cảnh báo tình trạng quá tải, ngõ ra phát hiện tần số, tái tạo phanh, cảnh báo lỗi rơ le, biến tần sẵn sàng hoạt động, ngõ ra phát hiện dòng, giới hạn PID, cảnh báo quạt tản nhiệt quá nóng,cảnh báo giảm tốc khi mất điện tức thời, điều khiển PID kích hoạt, PID bị gián đoạn, giám sát an toàn, cảnh báo tuổi thọ, hẹn giờ thời gian bảo trì.

Chức năng bảo vệ

Động cơ, định nghĩa lỗi, bảo vệ quá dòng khi tăng tốc, giảm tốc, dừng lại, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt áp

Chức năng chính

- Thiết lập tần số tối đa và tối thiểu, hoạt động đa tốc độ, mô hình tăng / giảm tốc, bảo vệ nhiệt,
- Tăng giảm tốc độ kích thích từ tính, xoay màn hình, tự động khởi động lại sau khi mất điện, thiết lập từ xa, lựa chọn chế độ hoạt động thử lại, bù trượt, mất kiểm soát, mô-men xoắn
- Tích hợp sẵn bộ điều khiển PID, Modbus TU

Truyền thông

Hỗ trợ các chuẩn truyền thông RS-485, kết nối PU

Thiết bị mở rộng

Bộ cài đặt thông số tiêu chuẩn theo biến tần, cáp kết nối với bộ cài đặt thông số mở rộng, bo truyền thông, bo encorder, lọc nhiễu, bo chức năng ngõ ra relay, bo chức năng ngõ ra analog mở rộng, bộ phanh, điện trở xả, cuộn kháng một chiều, cuộn kháng xoay chiều, lọc nhiễu dùng cho biến tần công suất thấp, bo chức năng ngõ vào số 16 bit...

Cấp bảo vệ

IP20 (Đóng lắp)

Tên sản phẩm

Công suất động cơ

(kW)

Dòng điện

(A)

Kích thước

WxHxD (mm)

Khối lượng

(kg)

3 PHA 200-240VAC(-15%, 10%), 50/60Hz

FR-D720-0.1K

0.1

0.8

68x128x80.5

0.5

FR-D720-0.2K

0.2

1.4

68x128x80.5

0.5

FR-D720-0.4K

0.4

2.5

68x128x110.5

0.8

FR-D720-0.75K

0.75

4.2

68x128x112.5

1.0

FR-D720-1.5K

1.5

7.0

108x128x135.5

1.4

FR-D720-2.2K

2.2

10.0

108x128x135.5

1.4

FR-D720-3.7K

3.7

16.5

170x128x142.5

1.8

FR-D720-5.5K

5.5

23.8

220x150x155

3.6

FR-D720-7.5K

7.5

31.8

220x150x155

3.6

FR-D720-11 K

11

45.0

220x260x190

6.5

FR-D720-15K

15

58.0

220x260x190

6.5

FR-D720-008 NA

0.1

0.8

68x128x80.5

0.5

FR-D720-014 NA

0.2

1.4

68x128x80.5

0.5

FR-D720-025 NA

0.4

2.5

68x128x110.5

0.8

FR-D720-042 NA

0.75

4.2

68x128x112.5

1.0

FR-D720-070 NA

1.5

7.0

108x128x135.5

1.4

FR-D720-100 NA

2.2

10.0

108x128x135.5

1.4

FR-D720-165 NA

3.7

16.5

170x128x142.5

1.8

FR-D720-238 NA

5.5

23.8

220x150x155

3.6

FR-D720-318 NA

7.5

31.8

220x150x155

3.6

3 PHA 380-500VAC(-15%, 10%), 50/60Hz

FR-D740-0.4K

0.4

1.2

108x128x129.5

1.3

FR-D740-0.75K

0.75

2.2

108x128x129.5

1.3

FR-D740-1.5K

1.5

3.6

108x128x135.5

1.4

FR-D740-2.2K

2.2

5.0

108x128x155.5

1.5

FR-D740-3.7K

3.7

8.0

108x128x165.5

1.5

FR-D740-5.5K

5.5

12.0

220x150x155

3.3

FR-D740-7.5K

7.5

16.0

220x150x155

3.3

FR-D740-11K

11

23.0

220x260x190

6.0

FR-D740-15K

15

29.5

220x260x190

6.0

FR-D740-012 NA

12

1.2

1.3

FR-D740-022 NA

22

2.2

1.3

FR-D740-036 NA

36

3.6

1.4

FR-D740-050 NA

50

5.0

1.5

FR-D740-080 NA

80

8.0

1.5

FR-D740-120 NA

120

12.0

3.3

FR-D740-160 NA

160

16.0

3.3

FR-D740-012 (SC) - EC

12

1.2

1.3

FR-D740-022 (SC) - EC

22

2.2

1.3

FR-D740-036 (SC) - EC

36

3.6

1.4

FR-D740-050 (SC) - EC

50

5.0

1.5

FR-D740-080 (SC) - EC

80

8.0

1.5

FR-D740-120 (SC) - EC

120

12.0

3.3

FR-D740-160 (SC) - EC

160

16.0

3.3

FR-D740-0.4K-CHT

0.4

1.2

1.3

FR-D740-0.75K-CHT

0.75

2.2

1.3

FR-D740-1.5K-CHT

1.5

3.6

1.4

FR-D740-2.2K-CHT

2.2

5.0

1.5

FR-D740-3.7K-CHT

3.7

8.0

1.5

FR-D740-5.5K-CHT

5.5

12.0

3.3

FR-D740-7.5K-CHT

7.5

16.0

3.3
