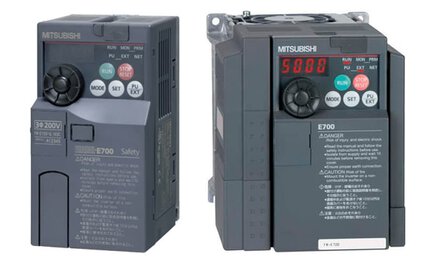

Biến tần Mitsubishi FR-E700 series

Nguồn cấp

1 pha 200-240VAC, 50/60Hz; 3 pha 200-240VAC, 50/60Hz

Công suất

1 pha: 0,1-2,2kW

3 pha: 0,1 - 15kW

Dòng điện

1 pha: 0.8 (0.8) - 11 (10) A

3 pha: 0.8 (0.8) - 60 (57) A

Dải tần số

0.2-400Hz

Mô men khởi động

200%hoặc hơn tại 0.5 Hz khi từ tính điều khiển vector từ thông được nâng cao.

Khả năng quá tải

150%/ 60 giây, 200%/ 3 giây

Phương pháp điều khiển

Soft-PWM control/high carrier frequency PWM control (V/Fcontrol, Advanced magnetic flux vector control,

General-purpose magnetic flux vector control, Optimum excitation control are available)

Phanh hãm

-

Ngõ vào

Analog

Digital

Ngõ ra

Open collector hở

Relay

Chức năng bảo vệ

Động cơ, quá dòng tức thời, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt

Chức năng chính

Thiết lập tối đa, tối thiểu tần số, lựa chọn đầu vào rơ le nhiệt

Chức năng tự động dò tốc độ động cơ khi mất nguồn sử dụng cảm biến tốc độ

Tích hợp sẵn bộ điều khiển PID, liên kết máy tính (RS-485)…

Truyền thông

Hỗ trợ các chuẩn truyền thôngPU,USB, Modbus-RTU, Profibus, CC-Link, CAN open và SSCNET III

Thiết bị mở rộng

Tiêu chuẩn: Tích hợp sẵn bộ lọc EMC, PLC

Lựa chọn: Bộ truyền thông, Cáp kết nối, DC reactor, AC reactor, điện trở xả, bộ phanh, bộ điện trở..

Cấp bảo vệ

IP00 (Mở lắp biến tần), IP20 (Đóng lắp)

Tên sản phẩm

Công suất động cơ

(kW)

Dòng điện

(A)

Kích thước

WxHxD (mm)

Khối lượng

(kg)

3PHA 200-240VAC, 50/60Hz

FR-E720-0.1K

0.1

0.8

68x128x80.5

0.5

FR-E720-0.2K

0.2

1.5

68x128x80.5

0.5

FR-E720-0.4K

0.4

3.0

68x128x112.5

0.7

FR-E720-0.75K

0.75

5.0

68x128x132.5

1.0

FR-E720-1.5K

1.5

8.0

108x128x135.5

1.4

FR-E720-2.2K

2.2

11

108x128x135.5

1.4

FR-E720-3.7K

3.7

17

170x128x142.5

1.7

FR-E720-5.5K

5.5

24

180x260x165

4.3

FR-E720-7.5K

7.5

33

180x260x165

4.3

FR-E720-11 K

11

47

220x260x190

6.5

FR-E720-15K

15

60

220x260x190

6.5

FR-E720-0.1KSC

0.1

0.8

68x128x86.5

0.5

FR-E720-0.2KSC

0.2

1.5

68x128x86.5

0.5

FR-E720-0.4KSC

0.4

3.0

68x128x118.5

0.7

FR-E720-0.75KSC

0.75

5.0

68x128x138.5

1.0

FR-E720-1.5KSC

1.5

8.0

108x128x141.5

1.4

FR-E720-2.2KSC

2.2

11

108x128x141.5

1.4

FR-E720-3.7KSC

3.7

17.5

170x128x148.5

1.7

FR-E720-5.5KSC

5.5

24.0

180x260x171

4.3

FR-E720-7.5KSC

7.5

33.0

180x260x171

4.3

FR-E720-11KSC

11

47.0

220x260x196

6.5

FR-E720-15KSC

15

60.0

220x260x196

6.5

3PHA 380-480VAC, 50/60Hz

FR-D740-0.4K

0.4

1.6

140x150x114

1.4

FR-D740-0.75K

0.75

2.6

140x150x114

1.4

FR-D740-1.5K

1.5

4.0

140x150x135

1.9

FR-D740-2.2K

2.2

6.0

140x150x135

1.9

FR-D740-3.7K

3.7

9.5

140x150x135

1.9

FR-D740-5.5K

5.5

12

220x150x147

3.2

FR-D740-7.5K

7.5

17

220x150x147

3.2

FR-D740-11K

11

23

220x260x190

6.0

FR-D740-15K

15

30

220x260x190

6.0

FR-E740-0.4KSC

0.4

1.6

140x150x120

1.4

FR-E740-0.75KSC

0.75

2.6

140x150x120

1.4

FR-E740-1.5KSC

1.5

4.0

140x150x141

1.9

FR-E740-2.2KSC

2.2

6.0

140x150x141

1.9

FR-E740-3.7KSC

3.7

9.5

140x150x141

1.9

FR-E740-5.5KSC

5.5

12

220x150x153

3.2

FR-E740-7.5KSC

7.5

17

220x150x153

3.2

FR-E740-11KSC

11

23

220x260x196

6.0

FR-E740-15KSC

15

30

220x260x196

6.0

1PHA 200-240VAC, 50/60Hz

FR-E720S-0.1K

0.1

0.8

68x128x80.5

0.6

FR-E720S-0.2K

0.2

1.5

68x128x80.5

0.6

FR-E720S-0.4K

0.4

3.0

68x128x142.5

0.9

FR-E720S-0.75K

0.75

5.0

108x128x135.5

1.4

FR-E720S-1.5K

1.5

8.0

108x128x161

1.5

FR-E720S-2.2K

2.2

11.0

140x150x155.5

2.0

FR-E720S-0.1KSC

0.1

0.8

68x128x86.5

0.6

FR-E720S-0.2KSC

0.2

1.5

68x128x86.5

0.6

FR-E720S-0.4KSC

0.4

3.0

68x128x148.5

0.9

FR-E720S-0.75KSC

0.75

5.0

108x128x141.5

1.4

FR-E720S-1.5KSC

1.5

8.0

108x128x167

1.5

FR-E720S-2.2KSC

2.2

11.0

140x150x161.5

2.0
